Wstęp

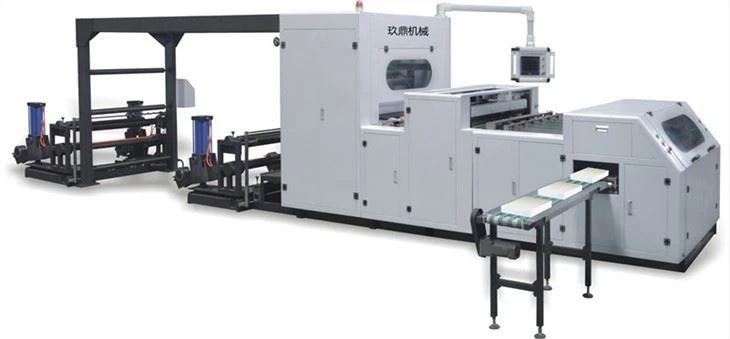

W Honor Machinery Group opracowaliśmy Model Honor-A4-4, linię maszyn do cięcia i pakowania papieru A4, idealną do przemysłowego cięcia i pakowania papieru z szybkością 20-25 paczek na minutę. Ta przemysłowa gilotyna do papieru do kopiowania w formacie A4 tnie większe rolki papieru do formatu A4. Dostosowujemy również rozmiar produktu papierowego do potrzeb klienta. Skontaktuj się z Honor już dziś, jeśli masz pytania, a nasz przyjazny personel pomoże Ci znaleźć to, czego potrzebujesz. Dostępne są również opcjonalne części do naszej automatycznej maszyny do pakowania w papier.
Automatyczna maszyna do cięcia i pakowania papieru a4 układa papier w ryzach bezpośrednio po odcięciu rolki papieru:
Rolka papieru:
Papier do drukarki:
Patenty na wynalazek dla maszyny do cięcia i pakowania papieru A4
1. Sprzęt do zbierania arkuszy do maszyny do cięcia papieru.
2. Wał odcinania papieru do maszyny tnącej.
3. Sprzęt do składania papieru do pakowania w maszynę do pakowania papieru do kopiowania.
Techniczne wprowadzenie maszyny do cięcia i pakowania papieru A4
Nasza maszyna do cięcia wzdłużnego, arkuszy i owijania ryz papieru (model Honor – A4) to nowo opracowany przemysłowy sprzęt papierniczy, który wykorzystuje zaawansowaną technologię w celu uzyskania dużej szybkości produkcji. Dzięki wysokiej precyzji cięcia, w pełni zautomatyzowany sprzęt papierniczy spełnia międzynarodowe standardy, oszczędzając czas i pracę.
Cechy
Maszyna do cięcia i pakowania papieru jest w pełni automatyczna z systemem sterowania PLC i automatyką mechaniczną. Cały proces składa się z odwijania rolek papieru, cięcia, liczenia, transportu, wydawania ryz i pakowania w celu zmniejszenia pracochłonności.
Konfiguracja maszyny do cięcia i pakowania papieru A4
1 | Bezwałowy system sterowania ładowaniem rolek | 2 zestawy |
2 | Zaawansowany system kontroli napięcia - | 4 zestawy |
3 | Mechanizmy zapobiegające wypaczaniu | 4 zestawy |
4 | Noże tnące | 5 zestawów |
5 | Jednoczesne noże poprzeczne | 1 zestaw |
6 | Szybki system podawania papieru | 3 zestawy |
7 | System podawania papieru o niskiej prędkości | 2 zestawy |
8 | System przycinania i rozładowywania krawędzi - | 1 zestaw |
9 | Oscylacja 2D, porządkowanie arkuszy; śrubowe urządzenie podnoszące służące do zbierania arkuszy na ryzy | 1 zestaw |
10 | Urządzenie liczące PLC | 1 zestaw |
11 | Ryzy papieru urządzenia do wyrzucania wzdłużnego | 1 zestaw |
12 | System ostrzegania o błędach i zatrzymywania PLC, system sterowania PLC | 1 zestaw |
Główne parametry techniczne maszyny do cięcia i pakowania papieru A4
Maks. szerokość rolki papieru | 846 mm |
Szerokość cięcia netto | 840mm |
Liczba narzędzi skrawających | 4 sadzonki-A4 210mm(szerokość) |
Średnica rolki papieru | 400-1200mm |
Średnica rdzenia rolki papieru | 3" (76,2 mm) lub 6" (152,4 mm) |
Gramatura arkusza papieru | 60-100g/ m² |
Długość ciętego papieru | A4(297mm) |
Ilość papieru | 0-500 arkuszy |
Maks. wysokość ryzy | 65mm |
Projektowanie szybkości cięcia papieru | 160m / min |
Prędkość cięcia | 538 razy/min |
Czas cyklu każdej ryzy | 4,3/min |
Szybkość cięcia papieru | 130m / min |
Robocza prędkość cięcia | 437 razy/min |
Szybkość dostarczania ryzy | 3,5/min (14 ryz/min) |
Dokładność cięcia papieru | ±0,2 mm |
Stan cięcia papieru | 1. Stabilna prędkość |
Przenoszenie | Konwersja częstotliwości AC, bezstopniowa regulacja prędkości |
Główne źródło zasilania | 3 fazy/380 V/50 Hz |
Napięcie sterujące | 220 V AC/22 V DC |
Całkowita moc | 35 kW |
Zużycie powietrza | 300NL/min |
Ciśnienie pneumatyczne | 6 barów |
Wymiar całkowity (zespół tnący) | 15000×2750×2100mm |
Waga (zespół tnący) | 12 T |
Wymiary gabarytowe (jednostka opakowania) | 6000×3400×1600mm |
Waga (zespół tnący) | 2.5 T |
Szczegółowe wprowadzenie do maszyny do cięcia i pakowania papieru A4
Jednostka ładowania rolki | Zawiera 4 rolki odwijające oraz zaawansowany hamulec magnetyczny i układ hydrauliczny, dzięki czemu papier jest podawany stabilnie bez marszczenia i rozdzierania. |
Jednostka cięcia | Używa włoskiego noża do cięcia górnego Delsar, noża o lepszym krojeniu i 3 razy dłuższej żywotności niż noże innych marek. |
Jednostka arkuszowa | Wykorzystuje odporne na zużycie gumowe rolki i zaawansowaną technologię podwójnej płyty cyklotronowej dla dokładnego cięcia i długiej żywotności. |
Używa twardych noży odlewanych niemieckiej marki St Paul. Ten nóż ma żywotność 6 razy dłuższą niż podobne noże innych marek. | |
Jednostka transportowa 1 | Wykorzystuje paski ContiTech z Niemiec i ekran dotykowy Weinview z Tajwanu. |
Moduł układania arkuszy | Wykorzystuje cylinder bez tłoczysk i silnik góra-dół z Niemiec, zmniejszając wibracje i hałas. |
Jednostka transportowa 2 | Stabilnie przenosi ryzy arkuszy do owijarki. |
Jednostka owijająca | Automatycznie owija ryzy arkuszy (500szt.). |
Komponenty elektryczne | Wykorzystuje sterownik PLC firmy Siemens i przełącznik fotoelektryczny firmy Omron, co zapewnia długą żywotność. |
